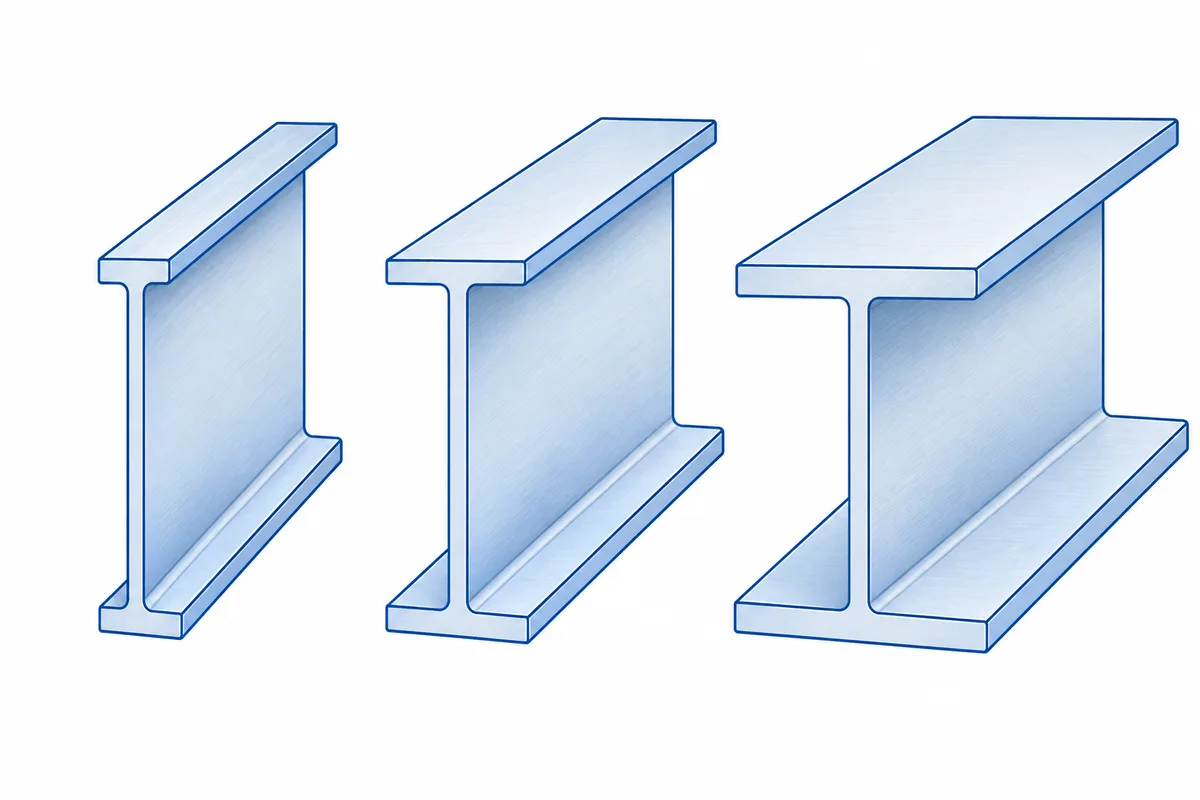

В сортаменте двутавров с параллельными гранями полок буква Б обозначает нормальные, Ш — широкополочные, К — колонные профили. Цифра после буквы различает профили внутри серии. Чтобы узнать вес балки, сопоставьте всё обозначение со стандартом. Запись «двутавр 20» без серии недостаточна для точного выбора строки.
Рассчитать двутавр 20Б1
- Полная запись важнее одного номера.
- Стандарт у поставщика и в справочнике должен совпадать.
- Масса не определяет допустимую нагрузку балки.
Пример расчёта

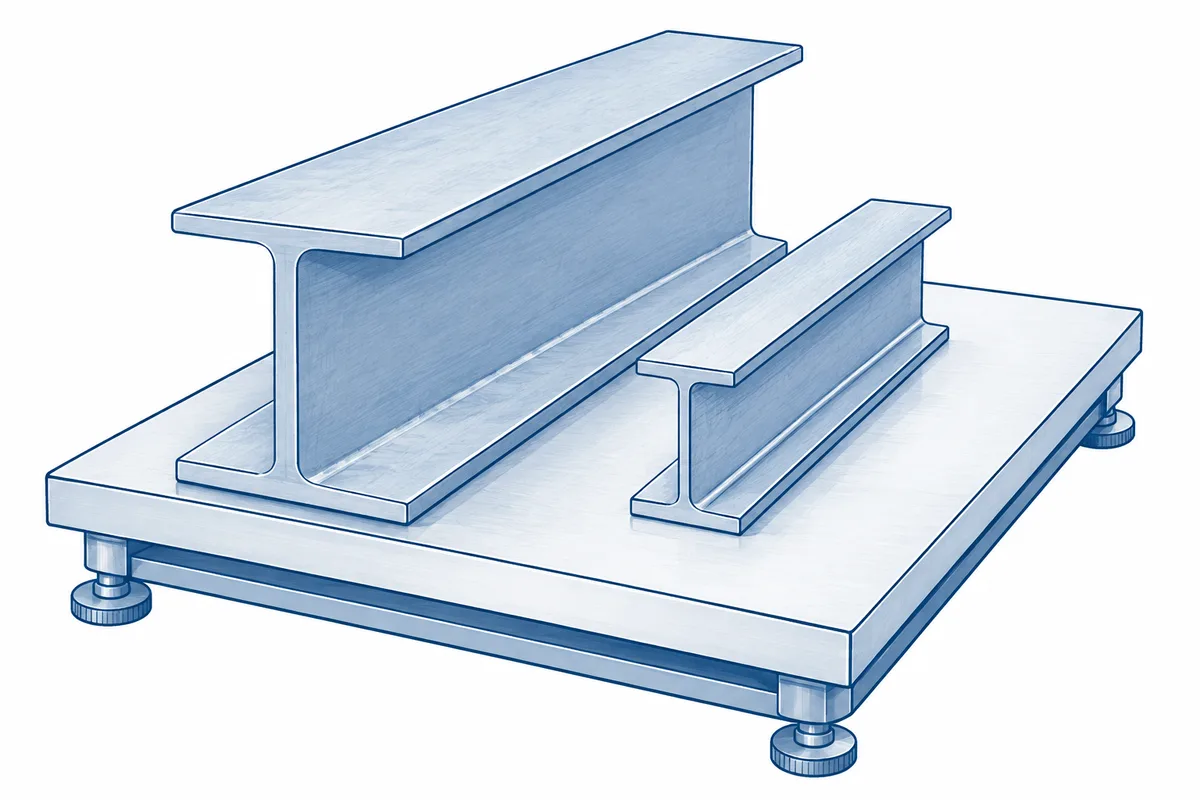

20Б1: 22,4 кг/м × 12 м × 5 шт. = 1344 кг
В каталоге используется 20Б1 по указанной в карточке таблице ГОСТ 26020-83: 22,4 кг/м. Одна балка длиной 12 м весит теоретически 268,8 кг, пять — 1344 кг. Сначала проверьте, что в заказе именно 20Б1 по тому же источнику, затем вводите длину.
Номер, буква и исполнение

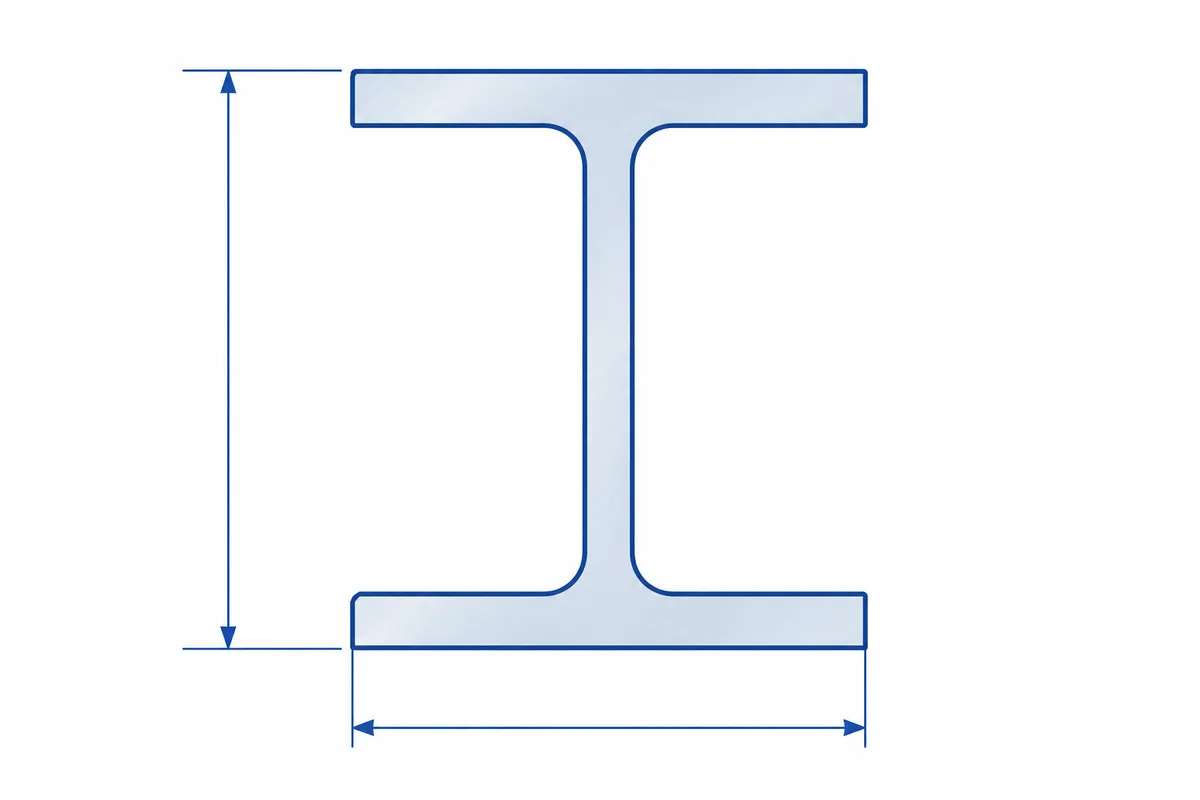

Б, Ш и К описывают семейства профилей. Их нельзя трактовать как марки стали. Номер перед буквой связан с размерной группой, но фактическую высоту в миллиметрах всё равно нужно брать из таблицы. Цифра после буквы является частью обозначения.
В каталоге двутавров показывается полное имя выбранной записи. Например, ссылка с коротким адресом /20b1/ ведёт к 20Б1, а не ко всем разновидностям двадцатой балки. Проверьте подпись перед расчётом.
Почему два справочника могут дать разные числа
Сначала сравните серию, исполнение и стандарт, затем единицы. Таблицы разных сортаментов нельзя объединять только по первому числу обозначения. Старый проект может ссылаться на один документ, новая поставка — на другой; это требует уточнения соответствия профиля.
Наш пример относится к конкретной записи 20Б1. Он не утверждает, что все балки такого номера выпускаются или поставляются по этому стандарту. Для заказа используйте документ, указанный изготовителем и проектом.
| Буква | Серия | Что сверить |
|---|---|---|
| Б | Нормальная | Полное обозначение и размеры |
| Ш | Широкополочная | Ширину полок и исполнение |
| К | Колонная | Сечение и требования проекта |
Что проверить в спецификации
Запишите полное обозначение, длину каждой группы и число балок. Посчитайте группы отдельно, затем сложите. Если поставщик выставляет массу в тоннах, разделите килограммы на 1000; стоимость по цене за тонну рассчитывается уже от этой массы.
Не выбирайте балку по минимальному весу из таблицы. Расчёт прогиба, устойчивости и несущей способности выходит за рамки сервиса. Методика здесь относится только к массе.
Вопросы по расчёту
20Б1 и 20Б2 — одно изделие?
Нет, это разные обозначения профилей. Массу и размеры проверяют по отдельным строкам.
Можно узнать высоту, умножив номер на 10?
Для выбора точного профиля этого недостаточно. Используйте фактическую высоту из соответствующей строки сортамента.
