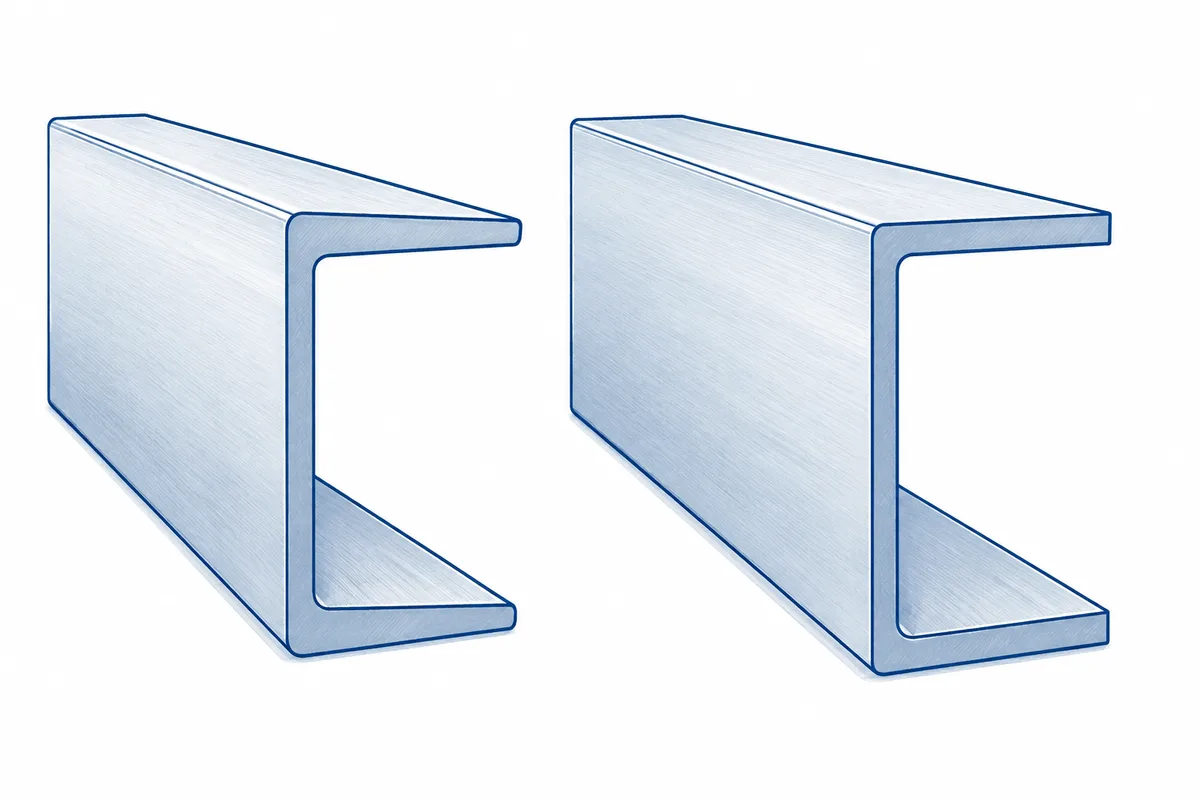

У швеллера серии У внутренние грани полок имеют уклон, у серии П они параллельны наружным. Буква обозначает геометрию, а не марку стали. Для расчёта массы нужны полный номер профиля и таблица конкретного стандарта. Одинаковая масса двух серий ещё не означает, что их можно свободно заменять в конструкции.
Рассчитать швеллер 12У

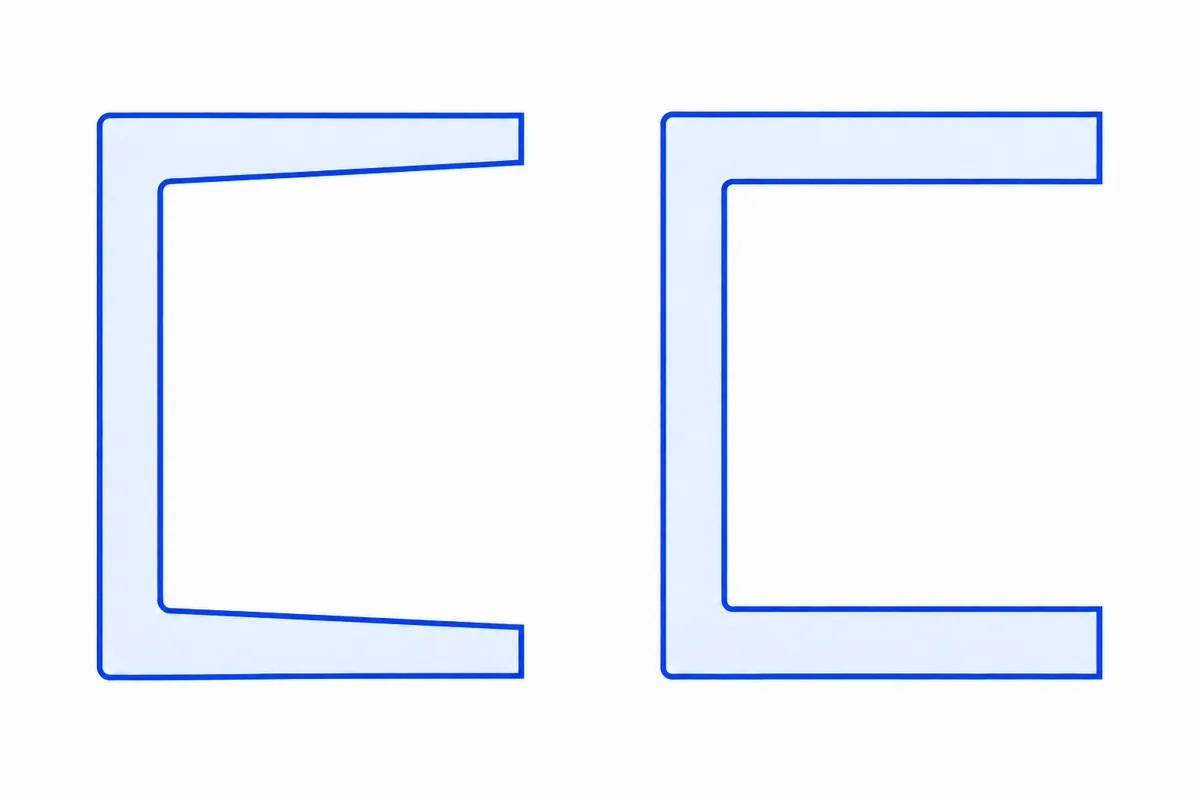

- У и П различаются внутренними гранями полок.
- Номер 12 соответствует номинальной высоте 120 мм в рассматриваемом сортаменте.
- Калькулятор каталога использует серию У, указанную у результата.
Пример расчёта
M = масса 1 м выбранной серии × длина × количество
Для 12У в таблице сервиса указано 10,4 кг/м. Восемь заготовок по 6 м: 10,4 × 6 × 8 = 499,2 кг. Общая длина составляет 48 м. Если в заказе указан 12П, сначала проверьте строку серии П в документе поставки; не подменяйте обозначение в спецификации.

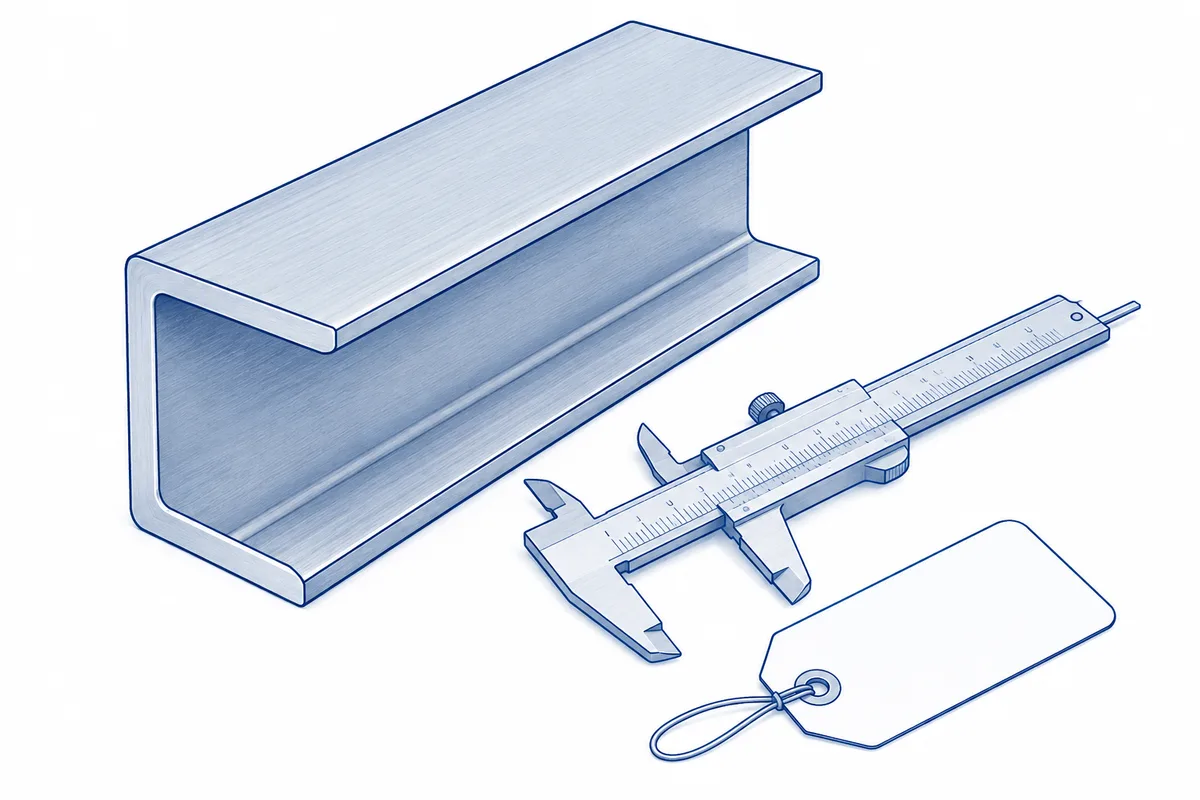

Как прочитать обозначение 12У
Число задаёт номер профиля, буква — серию. Размеры стенки, полок, радиусы и площадь нужно смотреть в строке сортамента. По одному числу нельзя определить материал и условия изготовления. В таблице швеллеров серия входит в название каждой позиции.
ГОСТ 8240-97 разделяет серии У и П по форме внутренних граней полок. Для закупки сохраняйте полное обозначение из проекта и документа качества, включая стандарт. Это предотвращает сравнение разных изделий под общим названием «швеллер 12».
Почему масса может совпадать
В таблицах 1 и 2 ГОСТ 8240-97 для ряда одинаковых номеров У и П указана одинаковая теоретическая масса. Например, у 10У и 10П она равна 8,59 кг/м. Различие формы сечения само по себе не доказывает различие массы.
В калькуляторе выбрана конкретная запись источника. Откройте перечень таблиц, если сравниваете его с другим справочником. Совпадение числа не даёт оснований назвать расчёт одной серии расчётом другой.
| Номер | Серия У | Серия П |
|---|---|---|
| 10 | 8,59 | 8,59 |
| 12 | 10,4 | 10,4 |
| 16 | 14,2 | 14,2 |
| 20 | 18,4 | 18,4 |
Можно ли заменить У на П
Эта статья помогает проверить обозначение и количество металла. Вопрос замены относится к проекту: форма полок влияет на соединения и характеристики сечения. Без проверки узла и проектных требований рекомендовать замену нельзя.
Для сметы сначала получите массу, затем используйте пересчёт цены тонны в цену метра. При приёмке сравнивайте одинаковый состав партии; весы могут показать другое значение.
Вопросы по расчёту
Буква П означает повышенную прочность?
Нет. В рассматриваемом обозначении П указывает на параллельные грани полок.
Гнутый швеллер считают так же?
Общая масса также равна массе метра, умноженной на длину, но исходную массу берут для гнутого профиля. Таблица горячекатаной серии У его не заменяет.
